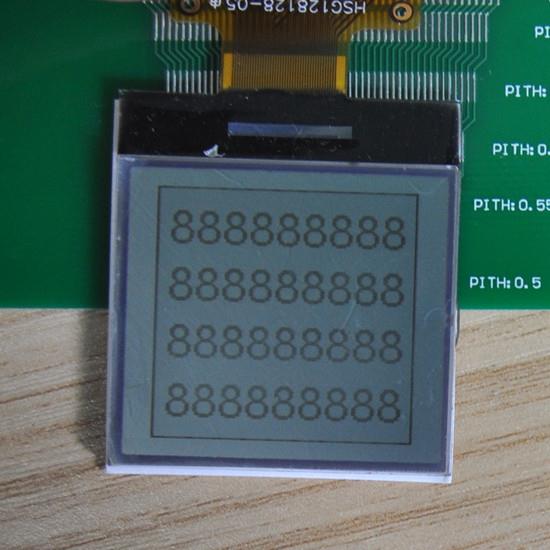

(1). uso deLCD: Debido al principio y estructura especiales del dispositivo de visualización de cristal líquido, se debe tener en cuenta al utilizar la instalación:
1. Prevención de una presurización excesiva: El dispositivo de visualización de cristal líquido es una celda de cristal líquido hecha de dos láminas de vidrio. Solo hay entre 5 y 10 um entre ellos, y la superficie interior del vidrio también está recubierta con una capa de orientación, que es fácil de romper. Por tanto, se debe prestar atención durante el montaje y uso:
A. La superficie de la pantalla LCD no debe estar sobrepresurizada para evitar dañar la capa de alineación. Si la presión es demasiado grande, o si se presiona la mitad de la pantalla LCD con la mano, se debe colocar durante al menos 1 hora antes de encenderla.
B. Recuerde hacer que la presión sea uniforme en el ensamblaje, solo presione el borde del dispositivo, no puede presionar el medio y no puede forzar de manera desigual.
2. Evite la rotura del vidrio: dado que la pantalla LCD está hecha de vidrio, si se pierde o sufre un impacto, definitivamente provocará grietas. Por lo tanto, en el diseño de toda la máquina se debe considerar el método de montaje y la resistencia a vibraciones e impactos del conjunto.
3. Pasador protector: si se trata de una pantalla LCD tipo clavija, la pantalla LCD debe instalarse a 2 mm o más de distancia del tablero de línea y no debe someterse a fuerza ni calor excesivos para no dañar la conexión. La resistencia máxima a la temperatura en la junta no debe exceder los 80 grados. No use detergente en la clavija, ya que lavar a la luz del día descompondrá el C12 y, después de la absorción de agua, se formará ácido clorhídrico que corroerá el electrodo.
4. Humedad del dispositivo:
Dado que la pantalla LCD es de bajo voltaje y micro consumo de energía, el material de cristal líquido tiene una resistividad muy alta (hasta 101oΩ.cm o más). Por lo tanto, la superficie del vidrio debido a la humedad es lo suficientemente conductora como para afectar la pantalla. Se producirá una visualización de "diafonía" entre segmentos. Por lo tanto, el diseño de toda la máquina debe considerarse a prueba de humedad, el chasis está bien sellado e incluso se utiliza una tira de goma conductora tipo sándwich.
5. Prevención de rayones y contaminación: Dado que la superficie del dispositivo de visualización de cristal líquido es un polarizador de plástico, es absolutamente necesario evitar rayar y manchar los papeles kraft duros durante el montaje y uso. Hay una película protectora en el polarizador de la superficie superior de la pantalla LCD para evitar rayones y manchas. Al realizar el montaje, se debe retirar la película protectora cuando se complete el montaje final. Aun así, lo mejor es utilizar guantes de algodón durante la instalación y funcionamiento para evitar manchas como sudor, aceite y cosméticos. Si se ha manchado, se debe limpiar a tiempo con un paño fino o una bolita de algodón; si es demasiado pesado para limpiarlo con solvente, solo se puede limpiar con alcohol isopropílico (glicerina), alcohol, freón y secar rápidamente, pero no debe usar acetona, solventes aromáticos (como tolueno y agua y fregar), de lo contrario dañará el polarizador de la superficie LCD.
6. Prevenir la aplicación de DC:
Cuanto menor sea el componente de CC del voltaje de excitación, mejor, preferiblemente sin exceder los 50 mV. La aplicación de un componente de CC excesivo durante mucho tiempo hace que el electrodo sufra una reacción electroquímica y se deteriore. En la visualización de segmentos, a menudo se introduce un circuito dividido por -2 en el circuito oscilante para garantizar la simetría de la onda cuadrada.
7. Protección UV: Tanto el cristal líquido como la luz polarizada son sustancias orgánicas que provocan reacciones fotoquímicas bajo la luz ultravioleta que provocan deterioro. Por lo tanto, se debe considerar según las condiciones y el entorno del LCD si es necesario instalar un filtro anti-ultravioleta.
8. Uso y almacenamiento dentro del rango de temperatura especificado: dado que el estado del cristal líquido desaparecerá más allá de un cierto rango de temperatura, debe usarse y almacenarse en el rango de temperatura especificado. Cuando la temperatura es demasiado alta, el estado de cristal líquido desaparece y se convierte en un líquido anisotrópico, y la pantalla se vuelve negra y no puede funcionar. No aplique energía en este momento. Cuando la temperatura vuelva a la normalidad, la superficie de la pantalla volverá a la normalidad. Si la temperatura es demasiado baja, el estado de cristal líquido también desaparecerá y se convertirá en cristal. En este momento, es posible dañar la capa de orientación durante el proceso de cristalización y provocar daños permanentes.
9. Interferencia electrostática: dado que el voltaje de funcionamiento de la pantalla LCD es extremadamente bajo y la resistencia interna es muy grande, cuando se utiliza un multímetro (archivo x10K), a veces se produce el fenómeno de la "cuerda". Esto se debe a la suspensión del electrodo, lo cual es un fenómeno normal.
(2). Eliminación de fallas de uso: cuando se utiliza un dispositivo de visualización calificado, a veces puede funcionar mal debido a un uso irrazonable, condiciones inadecuadas y fallas de accesorios o métodos de instalación inadecuados. Los motivos y exclusiones son los siguientes:
1. Exclusión de escritura a mano: Después de unas horas o unos días, el electrodo aparecerá una "escritura" negra y marrón, y la caja de cristal líquido generará burbujas, lo que hará imposible su visualización. Esto se debe al hecho de que el componente de CC del voltaje de conducción es demasiado grande, lo que provoca una reacción electroquímica. Verifique el circuito, retire el componente de CC grande y reemplácelo con una nueva pantalla LCD. Cuando aparece la "escritura", la pantalla LCD se puede calentar por encima de la temperatura, es decir, cuando la superficie de visualización del dispositivo de visualización está completamente descolorida, el aumento de temperatura se detiene y, después del enfriamiento natural, la "escritura" se puede generalmente eliminado.
2. Se muestra vagamente: el segmento del bolígrafo que no debe mostrarse después del montaje también se muestra débilmente, por lo que no se puede leer. La razón puede ser:
A. El cable no está limpio, simplemente límpielo con un paño seco;
B. El clima es demasiado húmedo, la superficie del vidrio es conductora y se puede restaurar después del secado en el interior;
C. El electrodo común o el electrodo segmentado se suspende y, una vez que el reensamblaje es confiable, se puede eliminar;
D. La amplitud de la onda cuadrada de CA es asimétrica, lo que hace que el corte no esté claro cuando se apaga y la amplitud de la onda cuadrada se puede ajustar.
E. Cuando la franja de caucho conductor no es cuadrada, no paralela y el rendimiento del aislamiento es deficiente, el caucho conductor puede reemplazarse por mucho tiempo;
3. Exclusión de la diferencia de contraste: se puede eliminar el contraste deficiente, la imagen negativa, la confusión en la visualización o toda la visualización, generalmente debido a la flotación del electrodo posterior.
4. Exclusión de visualización confusa: la interferencia externa también puede causar confusión en la visualización y puede eliminarse.
5. Exclusión de todas las pantallas: el decodificador es normal, pero todas las pantallas, generalmente el electrodo posterior no está conectado o el electrodo posterior aparece CC.
6. Exclusión del esquema faltante: El motivo de la falta de visualización puede ser:
A. Contaminación de los cables de los electrodos, lo que resulta en un mal contacto del ensamblaje;
B. Contaminación del caucho conductor, lo que resulta en un mal contacto del ensamblaje;
Los dos elementos anteriores solo necesitan limpiarse y las piezas a limpiar no se pueden tocar con la mano.
C. El borde del vidrio está roto y la capa conductora de plomo exterior está rayada;
D. El marco de la prensa de montaje no está calificado;
7. Exclusión de visualización aleatoria: La causa de la visualización del trastorno puede ser: flotación del electrodo posterior, conducción a CC, fluctuación de energía, mal contacto, agotamiento de la batería, etc., que se pueden excluir según diferentes motivos.
8. Exclusión de visualización intermitente: disfunción, no se puede ajustar, el motivo es que el voltaje de la fuente de alimentación no es normal, la batería está agotada, es necesario reemplazar la batería en este momento.
2. Solución de problemas del módulo: para solucionar problemas, en primer lugar, debe tener un cierto conocimiento del módulo, de modo que pueda repararse con la mitad de esfuerzo.
(1). Requisitos previos para la resolución de problemas:
1. Para ensamblar el módulo, es necesario tener cierta comprensión del principio del módulo, por lo que habrá problemas después de ensamblar el módulo. Por ejemplo, cuando hay dos electrodos SEG en un panel de control de pines de chip en la placa PCB, una vez que faltan dos SEG en la simetría del módulo, se puede concluir que la placa PCB es un problema.
2. Tener cierta comprensión de la composición del módulo. Un módulo, para tener una buena pantalla eléctrica, carcasa, pantalla, tiras de cebra y placa PCB, debe diseñarse de manera razonable y las materias primas deben estar calificadas para recibir buenos resultados. Por ejemplo: la relación de compresión de la tira de cebra no es suficiente, lo que resulta en una falta de carrera, esta situación es un ensamblaje repetido, la confiabilidad no es buena, entonces es necesario cambiar la tira de cebra.
3. Para dominar ciertas habilidades de ensamblaje, dominar ciertas habilidades en la resolución de problemas, puede ser útil y reducir los problemas de ensamblaje.
(2). Solución de problemas sencilla:
1. Mostrar confusión por exclusión:
A. Desalineación: los electrodos de la placa PCB y los electrodos de pantalla no pueden tener una correspondencia uno a uno. En este momento se debe analizar la causa de la desalineación.
a. Debido al problema de montaje en el montaje, es necesario volver a montar.
b. Los orificios de montaje de la PCB no están en la posición correcta.
do. El borde de la pantalla no es preciso.
d. La alineación del caparazón no es precisa.
B. La placa PCB está rota. En este momento, las herramientas de la placa de prueba se pueden utilizar para probar la placa nuevamente.
La interferencia externa también puede causar confusión en la visualización y luego detectar la interferencia externa y eliminarla.
2. Exclusión de esquemas faltantes:
R. Los electrodos de la placa PCB están contaminados, lo que provoca un mal contacto de las tiras cebra.
B. Las tiras de cebra están contaminadas, lo que provoca un contacto deficiente.
C. El electrodo de plomo está contaminado, lo que produce un contacto deficiente.
Los tres elementos anteriores sólo necesitan limpiarse y volverse a montar. Al realizar el montaje, no toque las piezas limpias con las manos.
D. Rotura de la placa PCB, soldadura virtual. Vuelva a probar la placa una vez, si está defectuosa, cámbiela.
E. El electrodo de la pantalla está roto o la pantalla está rota o en cortocircuito. Necesita cambiar pantalla y volver a montar.
F. El armazón falló y se volvió a ensamblar.
3. Muestra todo o nada de negro: esta situación generalmente es un problema con la placa PCB y es necesario volver a medir la placa PCB después del desmontaje.
4. Barras asimétricas y poco profundas: Esta situación sólo se puede descartar si la analiza detenidamente.
R. El módulo no se muestra uniformemente pero el cableado no está ordenado. Esta situación suele ser la causa de que la pantalla se vuelva a montar después de la actualización.
B. Algunas de las visualizaciones son desiguales. En este caso, la tira cebra generalmente está deformada, lo que da como resultado un contacto deficiente. Después de retirarlas, las tiras de cebra se colocan planas y se vuelven a ensamblar. Si no se puede descartar, es necesario analizar otras razones, como que la relación de altura y ancho de la tira de cebra no es adecuada, la relación de compresión no es adecuada y el ancho de banda conductor no es adecuado.
C. La placa PCB está ligeramente soldada. Retire la placa PCB, mida la placa PCB y vuelva a ensamblarla.
5. Mitad profundo y mitad superficial, sin programa, programa anormal, menos pantalla o algunas pantallas, sin sincronización, sombras, etc.
Este fenómeno generalmente es un problema con la placa PCB. Es necesario retirar la placa PCB para medir la placa PCB. Vuelva a ensamblar con una buena PCB.
