Módulo LCD TFT circular de 0,72 pulgadas



ENH-TV0072A002Descripción

Parámetros del producto:

Tamaño de pantalla y tipo de visualización
La longitud diagonal es de 0,72 pulgadas, lo que la clasifica como una pantalla ultra-pequeña diseñada para dispositivos con espacio-limitado que requieren calidad de visualización. Utiliza tecnología TFT-LCD-matriz activa Thin-Film Transistor, donde cada píxel se controla de forma independiente, lo que permite tiempos de respuesta rápidos, alto contraste y colores vibrantes. La disposición de los píxeles es una franja vertical RGB, lo que garantiza una reproducción del color natural y realista.

Resolución y calidad de visualización
La resolución es de 60(RGB)×160 píxeles. Aunque la resolución numérica es modesta, logra suficiente densidad de píxeles en el tamaño pequeño de 0,72-pulgadas para mostrar claramente números, texto e íconos simples. Para la profundidad del color, el controlador IC GC9D01 admite 262 000 colores (modo a todo color), lo que cumple con los requisitos de visualización de información del dispositivo e interfaces gráficas simples. La relación de contraste suele alcanzar hasta 1500:1, lo que garantiza una diferenciación nítida entre el blanco y el negro para obtener información clara y nítida.

Ángulo de visión y rendimiento óptico
Cuenta con toda la tecnología-de ángulos de visión, con ángulos de visión típicos de 80 grados desde las direcciones izquierda/derecha/arriba/abajo. Esto significa que cuando los usuarios ven la pantalla desde varios ángulos, el color y el brillo permanecen muy consistentes sin cambios de color perceptibles ni pérdida de contraste. El brillo típico oscila entre 350 y 450 cd/m², con un brillo mínimo de 380 cd/m², lo que garantiza una visibilidad clara incluso en entornos luminosos.

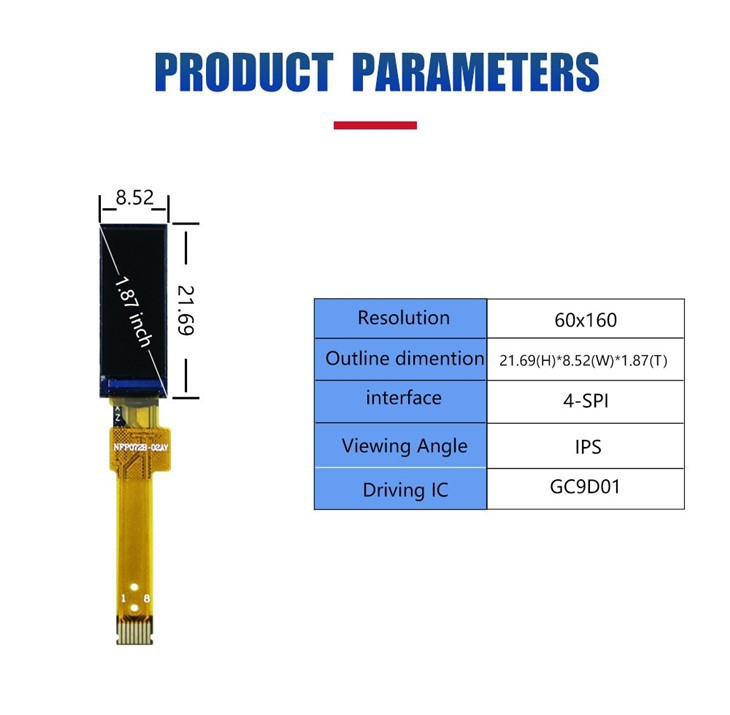

Dimensiones mecánicas
Las dimensiones del área activa son 6,41 mm × 17,09 mm, lo que representa la región precisa donde se muestra el contenido. Las dimensiones completas del contorno del módulo son 21,69 mm × 8,52 mm × 1,87 mm (algunos proveedores indican 21,70 × 8,52 × 1,87 mm, con variaciones menores debido a la precisión de la medición o el diseño del bisel). El perfil ultra-delgado de 1,87 mm facilita el diseño de productos compactos. Está equipado con una única retroiluminación LED blanca, que proporciona un brillo excelente y al mismo tiempo mantiene un bajo consumo de energía, lo cual es crucial para los dispositivos-que funcionan con baterías.

Interfaz eléctrica y control del conductor
El tipo de interfaz es 4-SPI (interfaz periférica serie de 4-cables). 4-cable SPI utiliza un pin de CC dedicado para distinguir entre comandos y datos, lo que ofrece una mayor eficiencia de transmisión y una lógica más clara, adecuada para los requisitos de transmisión de datos de pantallas en color de resolución media a alta-. El controlador IC es GC9D01 (también denominado GC9D01N en alguna documentación). Se trata de un controlador de alto rendimiento optimizado para módulos TFT pequeños, que cuenta con una RAM de datos de visualización (GRAM) integrada de 57 600 bytes y admite múltiples modos de interfaz, incluidos SPI de 3/4 cables, interfaz MCU paralela e interfaz RGB. En cuanto al voltaje de funcionamiento, el voltaje lógico admite 1,65 V-3,3 V y el voltaje analógico admite 2,5 V-3,3 V, lo que lo hace compatible con los sistemas modernos de microcontroladores de bajo voltaje.

Especificaciones ambientales
El rango de temperatura de funcionamiento es de -20 grados a +70 grados, adecuado para la mayoría de escenarios de aplicaciones industriales, interiores y exteriores. El rango de temperatura de almacenamiento es de -30 grados a +80 grados, lo que garantiza la confiabilidad del producto durante el transporte y el almacenamiento. El controlador IC GC9D01 admite un rango de temperatura de funcionamiento aún más amplio, de -40 grados a 85 grados, lo que proporciona margen para aplicaciones en entornos extremos.

Personalización y cumplimiento
El producto cumple con los estándares RoHS 2.0 y RoHS+HF, lo que garantiza el cumplimiento de las normas medioambientales internacionales. Admite opciones de personalización, como la adaptación de FPC y los niveles de brillo de la retroiluminación, para cumplir con requisitos personalizados en diferentes escenarios de aplicaciones.







Campos de aplicación:

Esta pantalla en color TFT de 0,72 pulgadas, con sutamaño ultra-compacto, toda la capacidad-de ángulo de visión, yamplio rango de temperatura de funcionamiento, es una opción ideal para diversos dispositivos inteligentes donde el espacio es limitado pero se requiere calidad de visualización.

1. Dispositivos portátiles
Los relojes inteligentes, las pulseras de fitness y los anillos inteligentes son las aplicaciones principales de esta pantalla. El tamaño compacto de 0,72-pulgadas permite a los fabricantes crear productos elegantes y livianos sin comprometer la calidad o funcionalidad de la pantalla. La resolución de 60×160, aunque modesta, es suficiente para mostrar claramente la frecuencia cardíaca, el recuento de pasos, las notificaciones y otra información. La función de ángulo de visión total garantiza que el contenido siga siendo claramente legible desde cualquier posición de visualización. El controlador IC GC9D01 está optimizado para módulos TFT pequeños, lo que ofrece una integración perfecta con dispositivos inteligentes y ofrece imágenes claras y estables.

2. Dispositivos médicos y sanitarios
Los monitores de glucosa, los oxímetros de pulso y otros dispositivos médicos portátiles requieren pantallas claras y fáciles-de-lectura para los usuarios y profesionales sanitarios. El alto brillo y el amplio rango operativo de temperatura de esta pantalla permiten la adaptación a diferentes condiciones de iluminación en entornos médicos, lo que garantiza una lectura precisa de las mediciones. El bajo consumo de energía es particularmente importante para los dispositivos médicos portátiles que requieren un funcionamiento a largo plazo-, lo que ayuda a prolongar la vida útil de la batería.

3. Electrónica de consumo
Los dispositivos domésticos inteligentes, las pantallas de estado del estuche de carga de auriculares Bluetooth y las pantallas FPV de mini drones-donde el espacio es limitado-pueden beneficiarse de esta pantalla. Su pequeño tamaño permite la integración en espacios reducidos, como pulseras y dispositivos médicos compactos. La interfaz 4-SPI es simple y confiable, fácil de conectar con varios chips de control principales y proporciona una interfaz de interacción intuitiva para los productos.

4. Terminales de IoT
Las ventanas de visualización del estado de los sensores inteligentes, los paneles de control de cerraduras inteligentes y los rastreadores portátiles requieren soluciones de visualización de baja-consumo y alta-visibilidad. El amplio rango de temperatura de funcionamiento (-20 grados ~+70 grados) de esta pantalla se adapta a diversos entornos interiores y exteriores, mientras que el alto brillo garantiza una visibilidad clara incluso con luz exterior intensa. El controlador IC GC9D01 admite modos de bajo-consumo, adecuados para el funcionamiento-a largo plazo de dispositivos IoT alimentados por batería.

5. Control e instrumentación industriales
Los escáneres industriales portátiles, los instrumentos de medición portátiles y las pantallas de estado auxiliares de equipos industriales exigen pantallas con una gran adaptabilidad ambiental. Esta pantalla funciona dentro de un rango de temperatura de -20 grados a 70 grados, con temperaturas de almacenamiento de -30 grados a 80 grados, lo que proporciona confiabilidad a largo plazo. El cumplimiento de los estándares RoHS 2.0 y RoHS+HF garantiza que cumpla con las regulaciones ambientales internacionales, lo que mejora aún más su durabilidad en diversos entornos operativos.





● OEM y ODM ● SIN MOQ ● MUESTRAS EN STOCK ● TABLERO DE PRUEBA OPCIONAL

















PRESUPUESTO

ARTÍCULO	DIMENSIÓN	UNIDAD
Tamaño	0.72	pulgada
Dimensión del contorno	21.69x8.52x1.87	milímetros
Temperatura de funcionamiento	-20 grados - +70 grados	grado
Temperatura de almacenamiento	-30 grados - +80 grados	grado
Resolución	60x160
