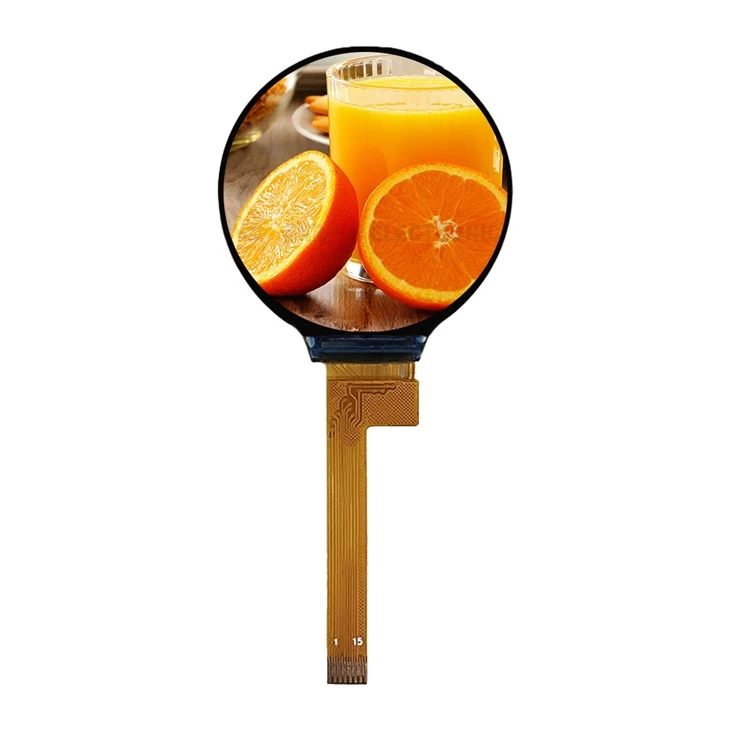

Módulo LCD TFT circular de 1,5 pulgadas



ENH-TV0150I001Descripción

Parámetros del producto:

Tamaño y forma de pantalla: Circular de 1,5 pulgadas

Un rasgo definitorio. El área de visualización activa es un círculo completo con una diagonal de 1,5 pulgadas, logrando una unidad perfecta entre el contenido mostrado y la forma física sin desperdicio visual, a diferencia de las pantallas cuadradas con máscaras circulares.

Resolución: 360 (RGB) × 360 píxeles

Se trata de una resolución excepcionalmente alta optimizada para un área de visualización circular. Lograr más de 129.000 píxeles dentro de un círculo de ~1,5 pulgadas de diámetro da como resultado unDensidad de píxeles (PPI) muy alta, entregandodetalles extremadamente finos y bordes suaves, superando con creces a las pantallas cuadradas de tamaño similar y con menor resolución.

Ángulo de visión: todos-Ángulo de visión

Es casi seguro que empleaTecnología IPS (in-conmutación de plano). Esto significa que el color y la luminancia permanecen muy consistentes desde el frente, los lados y todos los demás ángulos de visión, con un cambio de color, blanqueamiento o pérdida de contraste mínimos, lo que amplía enormemente el rango de visualización utilizable del dispositivo.

Dimensiones del contorno: 41,96 mm × 40,46 mm × 2,16 mm

Datos mecánicos clave: 41,96 mm x 40,46 mm es eldimensión del cuadro delimitador rectangularincluido el circuito del controlador y el bisel, lo que proporciona una referencia espacial precisa para el diseño estructural. El grosor de 2,16 mm está bien-controlado, lo que contribuye a un diseño elegante del producto y garantiza al mismo tiempo la integridad estructural.

Interfaz: QSPI

Interfaz periférica serie cuádruple. Esta es una versión mejorada del SPI estándar, que utiliza4 líneas de datos para transmisión paralela, ofreciendo una tarifa de datos teórica4 veces más rápidoque el SPI tradicional (1 línea de datos). Esto es crucial para impulsar la pantalla de alta-resolución de 360x360, mejorar significativamente las frecuencias de actualización, reducir los cuellos de botella en la transferencia de datos y garantizar un rendimiento fluido para GUI y animaciones complejas.

Controlador IC: ST77916

Este es un potente controlador de controlador TFT-LCD. Su valor fundamental radica en:

Rendimiento alto: GRAM{0}}de gran tamaño integrado maneja de manera eficiente datos gráficos de alta-resolución y admite una rica profundidad de color (p. ej., RGB de 16/18 bits).

Funciones avanzadas: normalmente admite rotación de pantalla, configuración flexible de dirección de ventana, actualización parcial (actualización solo de una parte de la pantalla para ahorrar energía), comandos de dibujo acelerados por hardware-(líneas, rellenos), lo que descarga en gran medida el procesador host y simplifica el desarrollo de software.

Optimización para pantallas circulares: Se adapta perfectamente al área activa circular, gestionando el direccionamiento de píxeles de forma eficaz.

Tipo de pantalla: TFT-LCD

Utiliza la tecnología convencional de transistores de película delgada-de matriz-activa, donde cada píxel está controlado por su propio transistor. Esto permitetiempos de respuesta rápidos, alto contraste, saturación de colores vibrantesy excelente capacidad de visualización dinámica de imágenes.





Campos de aplicación:

1.Dispositivos portátiles premium

a.Aplicaciones principales: relojes inteligentes con esferas redondas clásicas,-pulseras de fitness de alta gama, instrumentos deportivos profesionales (p. ej., ciclocomputadores, pantallas de cintas de correr).

b.Problema resuelto: Replica a la perfección la elegante estética circular de los relojes tradicionales y satisface las expectativas de los usuarios sobre dispositivos portátiles de primera calidad. La resolución ultra-alta de 360 ​​x 360 ofrece una densidad de píxeles (PPI) extremadamente alta dentro del área circular, lo que da como resultado visualizaciones excepcionalmente nítidas y anti-alias de esferas de reloj, gráficos de datos deportivos, seguimientos de mapas y fotografías. El ángulo de visión completo-garantiza una legibilidad clara en cualquier orientación de la muñeca.

c.Ventaja: La interfaz QSPI proporciona altas velocidades de transferencia de datos, lo que permite una representación fluida de animaciones complejas, una alta-velocidad de cuadros-manos de barrido y una rápida actualización de los datos del sensor para una experiencia de usuario perfecta.

2.Instrumentación automotriz e industrial

a.Aplicaciones principales: tableros digitales de motocicletas/bicicletas eléctricas, pantallas de información auxiliar para automóviles (p. ej., TPMS, control climático), diales indicadores de estado para equipos industriales.

b.Problema resuelto: El círculo es la forma clásica de instrumentación. Esta pantalla puede reemplazar directamente los grupos de indicadores mecánicos tradicionales, permitiendo visualizaciones totalmente digitales y personalizables de velocidad, RPM, flechas de navegación, íconos de advertencia, etc. El alto brillo y contraste garantizan la visibilidad incluso bajo luz ambiental intensa (por ejemplo, luz solar).

c.Ventaja: El potente chip controlador ST77916 permite una representación rápida de gráficos dinámicos, respondiendo a cambios en tiempo real-en los datos del vehículo. Su construcción robusta (2,16 mm de espesor) resiste mejor las ligeras vibraciones comunes en entornos vehiculares.

3. Electrónica de consumo y hogar inteligente

a.Aplicaciones principales: Paneles táctiles de altavoces inteligentes-de alta gama, termostatos inteligentes, pantallas de dispositivos de belleza (por ejemplo, limpiadores faciales, dispositivos de RF), interfaces para cafeteras o electrodomésticos de primera calidad.

b.Problema resuelto: Infunde a los electrodomésticos un toque moderno y tecnológico. La pantalla circular complementa naturalmente el lenguaje de diseño de muchos electrodomésticos con perillas físicas o cuerpos redondos, sirviendo como un centro interactivo para visualizadores de música, progreso de la cocción, modos del dispositivo e información ambiental.

c.Ventaja: El diseño circular en sí mismo es una declaración que mejora significativamente la apariencia del producto y la diferenciación de la marca. La interfaz QSPI permite que la MCU host actualice la pantalla de manera más eficiente, reduciendo la carga del sistema.

4.Dispositivos médicos y de salud

a.Aplicaciones principales: monitores de pacientes portátiles-de alta gama, pantallas de estetoscopios digitales, dispensadores de pastillas inteligentes y equipos de fisioterapia.

b.Problema resuelto: En contextos médicos, una pantalla circular puede presentar intuitivamente gráficos de datos radiales (p. ej., anillos de forma de onda de frecuencia cardíaca, círculos de tendencia de SpO2) con excelente claridad. La alta resolución garantiza la legibilidad del texto médico pequeño.

c.Ventaja: Se puede utilizar un rendimiento de color excelente para pantallas-codificadas por colores (p. ej., diferentes rangos de temperatura en diferentes colores), lo que mejora la eficiencia del reconocimiento de información. El chip del controlador normalmente admite modos de bajo consumo-adecuados para dispositivos portátiles.

5.HMI (interfaz hombre-máquina) y equipos especializados

a.Aplicaciones principales: Controladores dedicados, equipos de prueba portátiles, periféricos para juegos (por ejemplo, pantalla central en el volante), pantallas de equipos de fotografía profesional.

b.Problema resuelto: proporciona una ventana gráfica circular compacta y de alta-información-densidad para equipos especializados. Puede mostrar menús de perillas de parámetros, anillos de selección de modo, indicadores de escala precisos, etc., donde la lógica de interacción combina perfectamente con los controles circulares de hardware.

c.Ventaja: La dimensión del contorno de 41,96 mm facilita la integración en varios paneles frontales de equipos. La alta velocidad de QSPI cumple con los exigentes requisitos de capacidad de respuesta de las interfaces de equipos profesionales.





● OEM y ODM ● SIN MOQ ● MUESTRAS EN STOCK ● TABLERO DE PRUEBA OPCIONAL

















PRESUPUESTO

ARTÍCULO	DIMENSIÓN	UNIDAD
Tamaño	1.5	pulgada
Dimensión del contorno	41.96x40.46x2.16	milímetros
Temperatura de funcionamiento	-20 grados - +70 grados	grado
Temperatura de almacenamiento	-30 grados - +80 grados	grado
Resolución	360x360
